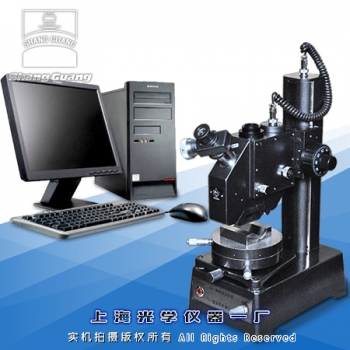

9J-PC光切法顯微鏡

一. 產品簡介

9J顯微鏡是以光切法測量零件加工表面的微觀不平度。對于表面劃痕、刻線或某些缺陷的深度也可用來進行測量。光切法特點是在不破壞表面的狀況下進行的。是一種間接測量方法。即要經過計算后才能確定紋痕的不平度。9J-PC光切法測量軟件是我廠新開發的高性價比，具有高分辨率、高精度、高清晰度等特點的一款專門用于光切法顯微鏡9J上面的軟件。軟件采用USB2.0標準接口和傳統的采集卡對圖像進行采集。它具有先進的電腦測量系統，界面簡潔，操作方便，通過點擊鼠標可自動換算出相對應的Ra、Rz、Ry、值，測量方便，減少了人為誤差，大大提高了測量精度。

二. 產品特點

1. 本儀器在原有的基礎上進行了光學系統升級，明場成像更清晰，避免看不清測量讀數刻線。

2. 配備粗微動同軸調焦系統，粗動松緊可調，微動格值:2μm，使之更加準確的找到成像面。

3. 一體化結構機身，無需另配變壓電源，操作簡潔、方便。

4. 非接觸式測量，不會破壞樣品表面層，經過計算后確定紋痕的不平度。

三. 軟件特點及功能

1. 軟件符合JJG77-2006中華人民共和國國家計量技術規范標準。

2. 軟件享有獨家版權資格，已在國家版權局登記注冊。登記號：2013SR157921

3. 軟件具有國家級計量證書，保證測量系統的精確度和有效度。

4. 軟件配備高清低噪度數字相機,可實現數字型號和模擬型號自由切換，能拍攝高質量圖片。滿足不同用戶的需求。

5. 本軟件有圖片縮、放功能，可以更準確找到清晰的圖像邊緣，易操作。大大減少人為測量誤差。更準確的得出檢測的數據。

6. Ra、Rz、Ry、s值測量重復性≤1%

7. 可以測量出樣品的個體參數，并自動生成曲線圖。

8. 軟件有強大的數據處理功能，通過個體參數可以自動換算出Ra、Rz、Ry、s值。免除用戶復雜的計算步驟，簡便、快捷、準確的得出結果。

9. 軟件自動生成測試報告，并可以word文檔保存以便以后調用。個體參數也可以以word文檔和Excel文檔保存。

四. 技術規格

1. 測量范圍不平度平均高度值(微米):>0.8-1.6、>1.6-6.3、>6.3-20、>20-80

2. 表面光潔度(級別):9、8-7、6-5、4-3

3. 所需物鏡：60X/N.A.0.55、30X/0.40、14 X/0.20、7X/0.12

4. 總放大倍數：510X、260X、120X、60X

5. 物鏡組件工作距離(mm):0.04、0.2、2.5、9.5

6. 視場(mm):0.3、0.6、1.3、2.5

7. 攝影裝置放大倍數： 約6倍

8. 測量不平度范圍：(0.8-80)微米

9. 不平寬度：用測微目鏡：0.7微米-2.5毫米

用座標工作臺：(0.01-13)毫米

10. 儀器重量約：23公斤

11. 外形尺寸(mm): 約180×290×470

五. 配置清單

1. 光切法顯微鏡/1臺

2. 測微目鏡/1只

3. 坐標工作臺/1只（在主機上）

4. V型塊 /1只

5. 7X、14X、30X、60X物鏡 /各1只

6. 顯微鏡工業相機/1只

7. 光切法測量系統/1套

8. 測微尺/1片

9. 可調變壓器220/4～6/5VA/1只

10. 2.1瓦6伏燈泡 (備用件)/2只

11. 保修卡、合格證及產品說明書/1份
