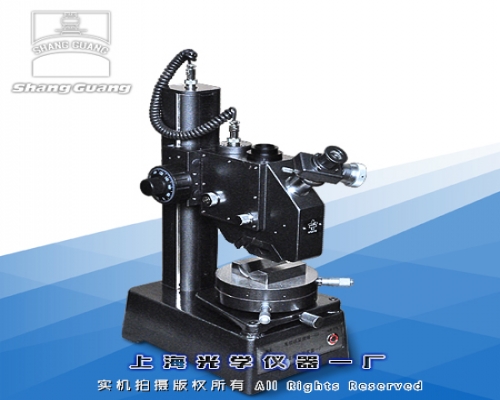

9J光切法顯微鏡

一. 產品簡介

9J顯微鏡是以光切法測量零件加工表面的微觀不平度。其能判別國家標準GB1031-1995所規定測量范圍1.0～80微米即原標準▽3-▽9級表面光潔度。對于表面劃痕、刻線或某些缺陷的深度也可用來進行測量。光切法特點是在不破壞表面的狀況下進行的。是一種間接測量方法。即要經過計算后才能確定紋痕的不平度。

二. 產品特點

1. 本儀器在原有的基礎上進行了光學系統升級，明場成像更清晰，避免看不清測量讀數刻線。

2. 配備粗微動同軸調焦系統，粗動松緊可調，微動格值:2μm，使之更加準確的找到成像面。

3. 一體化結構機身，無需另配變壓電源，操作簡潔、方便。

4. 非接觸式測量，不會破壞樣品表面層，經過計算后確定紋痕的不平度。

三. 技術規格

1. 測量范圍不平度平均高度值(微米):>0.8-1.6、>1.6-6.3、>6.3-20、>20-80

2. 表面光潔度(級別):9、8-7、6-5、4-3

3. 所需物鏡：60X/N.A.0.55、30X/0.40、14 X/0.20、7X/0.12

4. 總放大倍數：510X、260X、120X、60X

5. 物鏡組件工作距離(mm):0.04、0.2、2.5、9.5

6. 視場(mm):0.3、0.6、1.3、2.5

7. 攝影裝置放大倍數： 約6倍

8. 測量不平度范圍：(0.8-80)微米

9. 不平寬度：用測微目鏡：0.7微米-2.5毫米

用座標工作臺：(0.01-13)毫米

10. 儀器重量約：23公斤

11. 外形尺寸(mm): 約180×290×470

四. 配置清單

1. 光切法顯微鏡/1臺

2. 測微目鏡/1只

3. 坐標工作臺 /1只（在主機上）

4. V型塊/1只

5. 7X、14X、30X、60X物鏡/各1只

6. 可調變壓器220V5VA/1只

7. 2.1瓦6伏燈泡 (備用件)/2只

8. 保修卡、合格證及產品說明書/1份
