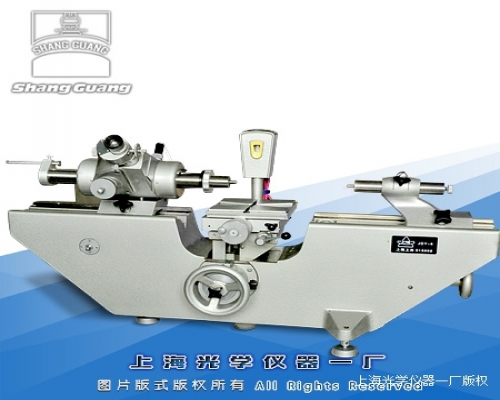

JDY-2萬能測長儀

一. 產品用途

JDY-2主要用于各種圓柱、球形、平行平面等精密零件的外形、內孔尺寸的直接測量和比較測量，亦可進行內外螺紋中徑等多種特殊測量，是各級計量室中必備的基本長度計量儀器之一。

二. 使用范圍

1. 外尺寸

①　平行平面零件的測量

②　球形零件的測量

③　在垂直位置的圓柱形零件的測量

④　在水平位置的圓柱形零件的測量

2. 內尺寸

①　平行平面零件的測量

②　以內測量裝置測內孔

③　以電眼裝置測內孔

④　螺紋中徑

⑤　外螺紋中經測量

⑥　內螺紋中經測量

三. 技術規格

1. 讀數顯微鏡的分度值：0.001mm

2. 工作臺上微分筒的分度值：0.01mm

3. 直接測量范圍：（0-100）mm

4. 測量范圍

①　外尺寸測量

a. 不用頂針架時：（0-500）mm

b. 用頂針架時：  至180mm

②　內尺寸測量

a. 外螺紋測量：≤180mm

b. 內螺紋測量：（16-140）mm

③　螺紋中徑測量

a. 外：至180mm

b. 內：當深度從（10-50）mm時（10-200）mm

5. 測量壓力：一般情況時：150及250克，使用電眼裝置0

6. 儀器的示值穩定性：＜0.4μm

7. 儀器誤差（L維測量值，單位mm）：

①　外尺寸測量：（1+L/200）μm

②　內尺寸測量：（1.5+L/200）μm

③　比較測量時儀器誤差：±0.25μm

8. 萬能工作臺調節范圍：

①　 高度：（0-150）mm

②　橫向：（0-25）mm

9. 頂針架：

①　跨度：200mm

②　被測量圓柱形零件的直徑：180mm（在長度小于85mm時）
