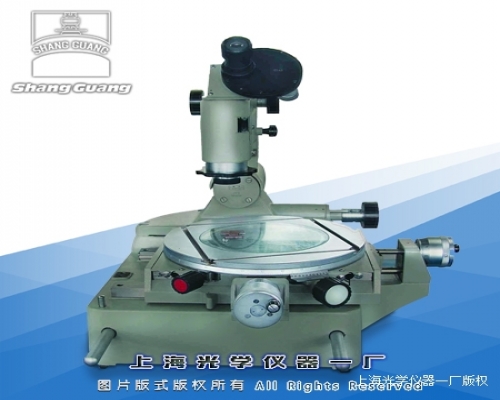

JGX-2型 大型工具顯微鏡

一. 產品簡介

 　     JGX-2型大型工具顯微鏡是一種以影象法作為測量基礎的精密光學測量儀器，加上測刀也能以軸切法來進生更精確的測量。儀器備有多種附件，從而使測量項目有所增加。并配備不同的放大倍率，以便對微小工件也能作精確的測定。大型工具顯微鏡為機器制造工廠、科學研究機關及高等院校的計量部門廣泛使用的一種多性能計量儀器?？梢宰饕韵赂黜棞y定：

1. 檢定樣板、樣板刀、沖模和凸輪的形狀。

2. 測量螺紋的中徑、外徑、內徑、螺距、螺形角、螺形角對螺紋軸的輪廓位置和螺紋形狀（齒面圓整性、平坦性、平直度等）。

3. 測量螺紋車刀、螺紋梳形車刀、螺紋銑刀的螺形角、各種樣板銑刀和各種形狀的樣板的輪廓角等。

4. 使用光學定位器測量內孔和各種槽的寬度。

5. 使用雙像目鏡測量兩孔間中心距離及零件上的狹縫、線段或具有對稱圖形之間的距離等。

6. 使用圓弧輪廓目鏡，可方便精確地測量半徑0.1-100的圓弧尺寸。

7. 本儀器是工具制造廠產品鑒定的基本工具，也適用于其它精密機械制造廠，科學研究單位及學校等，供生產或科學研究之用。

二． 技術規格

1. 測量范圍

①　 縱向移動

應用測微螺桿：0-25mm

應用測微螺桿及量塊：0-150mm

②　 橫向移動

                應用測微螺桿：0-25mm

                應用測微螺桿及量塊：0-50mm

2. 測量精度

           測微鼓輪的精度：0.01mm

           測角目鏡中的角度精度：1′

           輪廓目鏡中的角度精度：10′

           圓工作臺角度精度：3′

          立桿傾斜度尺的精度：30′

3. 圓工作臺直徑：280mm

4. 顯微鏡懸臂伸出長度：≈167mm

5. 圓工作臺旋轉角度范圍：0-360°

6. 顯微鏡立桿側向傾斜角度范圍：±12°

7. 測角目鏡分度范圍：0-360°

8. 輪廓目鏡分度范圍：±7°

9. 物鏡至工作臺間的間距：≈200mm

10. 光軸中心至立柱間間距：≈166mm

11. 頂針架裝夾工件的長度：直徑≤ф39mm的工件：315mm ；

      直徑≤ф85mm的工件：235mm

12. V型支架裝夾工件的直徑：130mm

13. 放大倍數

14. 儀器外形尺寸：長*寬*高(900*600*550mm)

15. 儀器重量:150公斤
