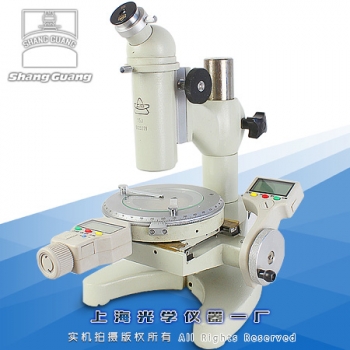

15JE數顯測量顯微鏡

一.產品用途

15JE數顯測量顯微鏡是光學計量儀器之一，它結構簡單，操作方便，適用范圍極廣。主要用于以下幾個點：

1. 直角坐標中測定長度，例如測定孔距，基面距離，刻線寬度，鍵槽寬度，狹縫寬度，通孔外圓直徑等等。

2. 轉動度盤測定角度，例如對刻度盤，樣板、量規，鉆孔模板及幾何形狀復雜的零件進行角度測量。

3. 用作觀察顯微鏡，以比較法檢查工作表面光潔度，鑒定冶金工業的礦石標本。檢定印刷照相制版，檢驗紡織纖維等等。

二. 技術規格

1. 目鏡放大倍率10×，焦距5mm

2. 物鏡

3. 總放大倍數:25×、100×

4. 測量工作臺

①　X軸移動測量范圍 ：50毫米

②　Y軸移動測量范圍 ：13毫米

③　數顯分辨率：0.001毫米

④　測量工作臺直徑 ：120毫米

⑤　測量臺轉動范圍 ：不限

⑥　測量臺刻度盤分度范圍 ：0°-360°

⑦　測量臺刻度盤之分度值： 1°

⑧　測量臺刻度盤游讀數示值 ：6′

5. 測量精度： 儀器示值誤差:±（5+L/15）μm　

儀器示值誤差：包括測量誤差與儀器系統誤差

 注：測量地點溫度變化:(20?±3?)C ；L—被測件長度（mm）

6. 照明：下照明，自然光

7. 儀器外形尺寸 ：高325×長262×寬220毫米

8. 儀器重量：約10.6公斤

三.  配置清單

1. 測量顯微鏡/1臺

2. 目鏡 10×/1只

3. 物鏡 2.5×、10×/各1只

4. 數顯表（×、Y）/1套

5. 產品合格證、保修卡及使用說明書/1份
