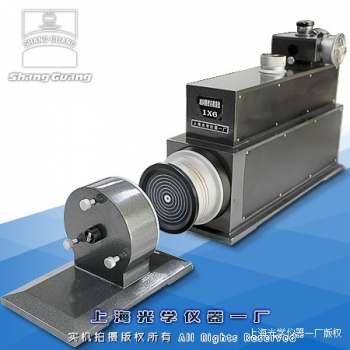

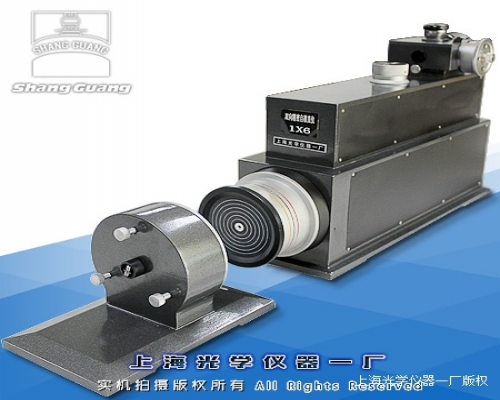

1X6雙向精密自準直儀

一.產品用途

1X6雙向自準直儀是應用自準直法，對小角度范圍內的微小角度變化進行測量的精密儀器。儀器主體和平面反射鏡聯合使用，可測量工件的直線度，平板的平面度；與光學直角器，帶磁反射鏡聯合使用，可測量垂直導軌的平直度和垂直度；與多面體聯合使用，可測量度盤的圓分度誤差。

二.產品特點

1. 原理、結構簡單，使用激光瞄準，找像方便，取代傳統取景器；

2. 采用LED照明，更適合現場使用；

3. 精度高，使用方便，配以一定的附件后，能擴大使用范圍的特點。

三.技術規格

1. 測量距離：0-20m

2. 物鏡,焦距：800mm; 口徑80mm

3. 目鏡放大倍率:17.5倍

4. 測微鼓輪分度值（每格相當于）

①　角度值:1″/格

②　線度值:Lμm/200微米（L為反射鏡基座有效長度，mm）

5. 目鏡分劃板分度值（每格相當于）

①　線度值:100×L/200微米

②　角度值:100×1.03秒

6. 示值范圍:600格

7. 示值精度:角值10′內±3″

             線值97μm內±1μm

8. 瞄準方式：激光瞄準

9. 外型尺寸（長×寬×高）:470×170×280

四.配置清單

1. 自準直儀/1臺

2. 可調式反射鏡/1只

3. 物鏡保護罩/1對

4. 反射式保護蓋/1只

5. 高亮度LED 照明燈/1只

6. 激光瞄準器/1只

7. 產品合格證、保修卡及說明書/1份
