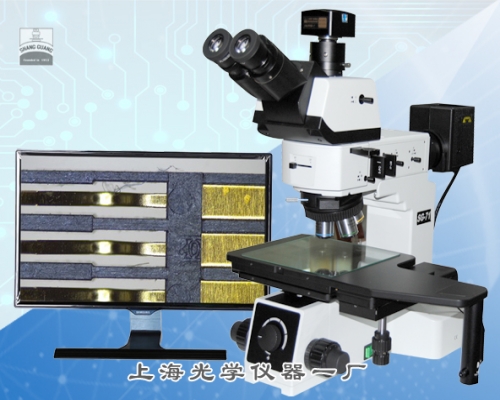

正置金相顯微鏡SG-7163NL

一．產品用途
    SG-7163NL正置金相顯微鏡廣泛的應用于透明，半透明或不透明物質，比如 金屬陶瓷、電子芯片、印刷電路、LCD基板、薄膜、纖維、顆粒狀物體、鍍層等材料表面的結構、痕跡，都能有很好的成像效果。
二． 產品特點
? 6″大行程移動工作臺，行程158×158mm,可適用于相應尺寸的晶圓或FPD檢測,也可用于小尺寸樣品的陣列檢測;
? 高性能物鏡轉換器，轉動手感輕巧舒適，重復定位精度高，物鏡轉換后的同心度也較好控制。
? 觀察方式：明場/暗場/偏振光/透射光/微分干涉（選購）
三．技術規格
1. 光學系統：無限遠光學系統
2. 觀察頭：正像觀察筒，45°鉸鏈?zhǔn)饺?/span>
3. 目鏡：PL10X/22mm高眼點目鏡
4. 無限遠長工作距離金相物鏡

5. 光學總放大倍率:50X-500X
6. 物鏡轉換器：五孔內傾式轉換器，帶DIC插槽
7. 6”雙層機械移動平臺，行程158x 158mm，帶金屬平板平臺，右手位X、Y移 動手輪，配平臺接口
8. 調焦機構：粗微調同軸、粗調行程33mm，微調精度0.001mm,，帶粗調機構上 限位及松緊調節裝置。
9. 照明器系統：反射照明器系統： 12V100W鹵素?zé)?，光?qiáng)連續可調透射照明系統：單顆大功率5W LED
10. 適配鏡：直徑：59mm,放大倍率：0.5倍 ，內調焦距：0～3mm調焦后可鎖緊
11. 顯微鏡工業相機：圖像傳感器: 采用Sony CMOS傳感器，像素630萬；芯片靶面：1/1.8"；像素點尺寸：2.4μmx2.4m；分辨率：3072 x 2048；幀率：30fps全分辨率；G光靈敏度：0.15mv-425mv;曝光時間: 0.1ms-15ms；光譜響應范圍：380-650nm(有紅外截止濾光片情況下)；掃描方式:逐行掃描；快門:電子快門；數據接口:USB3.0；白平衡:ROI 白平衡/手動調整。
12. 軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能，可以對所攝圖像進行文字編輯，比例尺顯示；超景深擴展；長度，角度，弧長測量；點，線，平行線，垂直測量；園、橢圓測量；矩形，不規則形狀的周長、面積、重心位置等幾何參數測量。
三．標準配置
1. 金相顯微鏡/1臺
2. 大視野目鏡10X/1對
3. 無限遠長工作距離金相物鏡5X、10X、20X、50X/各1只
5. 0.5倍適配鏡/1只
6. SG-630顯微鏡工業相機/1套
7. 0.01mm校準尺/1片
8. 12V100W 鹵素?zé)?1只
9. 產品合格證、保修卡及說明書/1份
